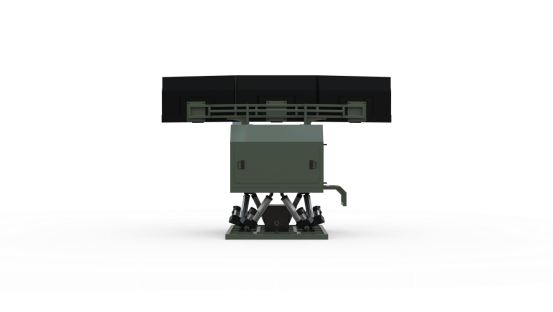

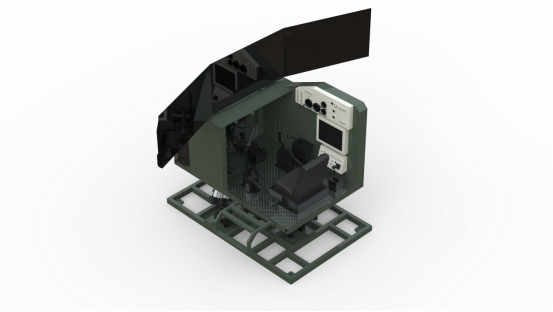

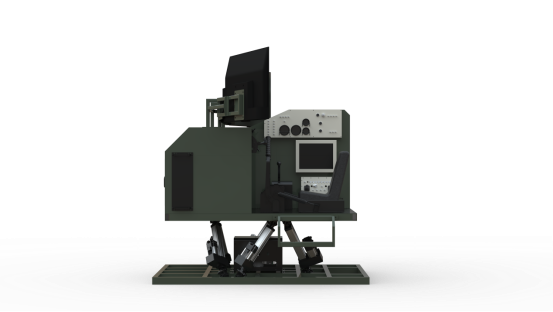

一、产品外观展示
二、产品总体功能概述
该训练系统主要模拟GQL410型重型冲击桥驾驶、作业（架设与撤收）、综合演练功能，各操作组件外形外观、空间定位、使用方法、操作行程、动作感应、动作功能与实装部件高度仿真，真实感、操作力感、触感与实装基本一致，能够实现教学演示、模拟训练、考核评估等功能。
1.作业训练台
（1)作业显示终端、仪表高度仿真实装（能够将模拟驾驶软件中装备的油温表、机油压力表、水温表、转速摩托小时计、车速里程表及可归零里程指示器、电流电压荷电状态表、助力压力表等技术参数的显示和变化，通过数据传输实时显示在仪表上），各类声响及灯光与实装基本一致.
（2)模拟驾驶部件的电路总开关、手油门、柴油分配开关、变速杆、操纵杆、主离合器踏板、电动机油泵按钮、油门踏板、电机按钮、空气起动开关、制动器踏板等操纵装置与实装功能基本一致。
2.运动平台
通过平台沿X、Y、Z轴三个方向的直线运动和绕X、Y、Z轴三个方向的转动，实现装备运动过程中的运动姿态；应能与驾驶舱可靠、安全联接。

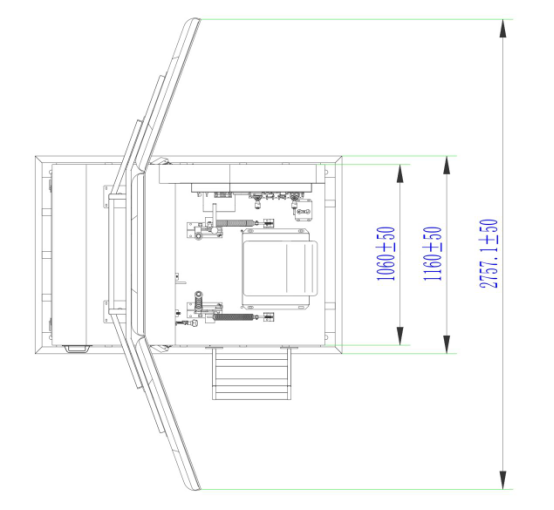

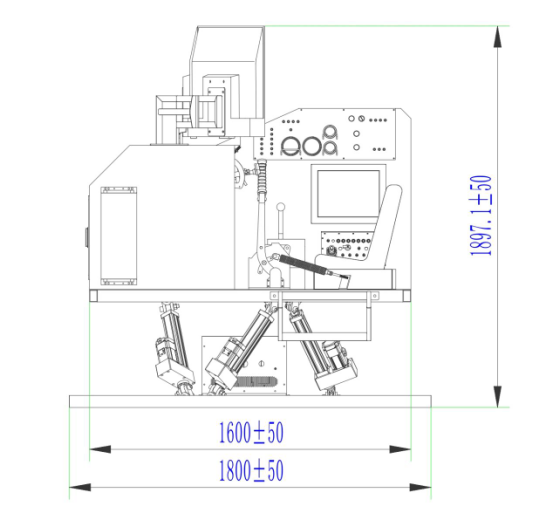

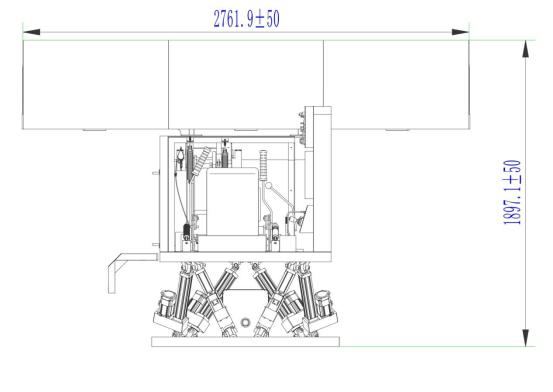

三、设备总体尺寸及重量
GQL410型重型冲击桥模拟训练系统设备物理特性如下所述：
n 长:2761.9±50mm.
n 宽:1800±50mm.
n 高:1897.1±50mm.
n 设备总重量：348.5kg
n 设备主体框架材质：铝合金
n 系统连续工作时间≥400小时
n 系统选用成熟的技术和成熟的零配件供应，采用模块化设计，便于组装和更换，且无需机械校准即可使用。系统资料和备附件及齐套工具详见装货清单。
n 维修性：维修时间25分钟以内，现场可更换单元（LRU）,提供LRU清单。
n 测试性：使用通用检测设备进行故障检测，并快速定位故障。
n 安全性：按照GB14050-2008《系统接地的型式及安全技术要求》，具备良好的电源接地和信号接地，具备漏电、过压、过流保护。
n 工作环境温度：-15℃-58℃
n 存储环境温度：-45℃-60℃
n 相对湿度：不大于96%（30℃）系统可正常工作
n 湿热：82%RH
n 振动冲击：2g
n 运输抗振等级：3级（满足GJB 5733-2006《军事装备运输性基本要求》中的铁路、水路、公路及航空运输相关要求）
n 电磁兼容性：满足GJB150A-2009要求
